Den Schaltplan habe ich mit der Software profiCAD erstellt, die für den privaten Gebrauch (mit eingeschränktem Funktionsumfang) kostenlos ist.

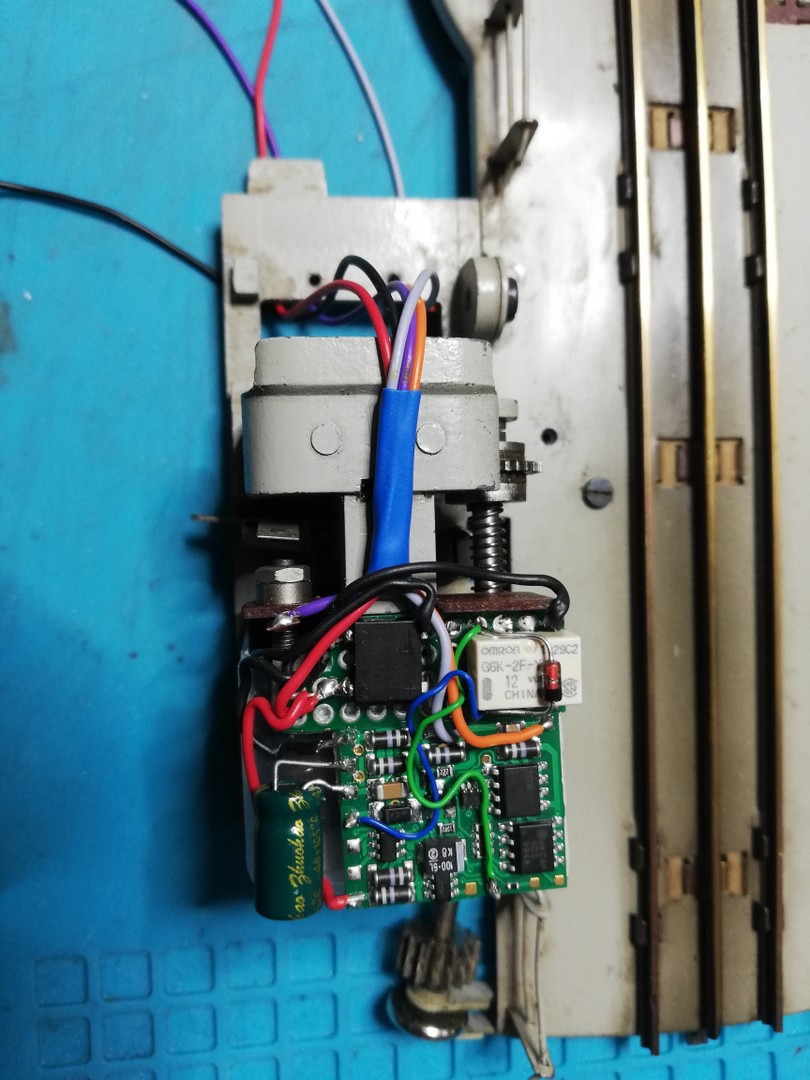

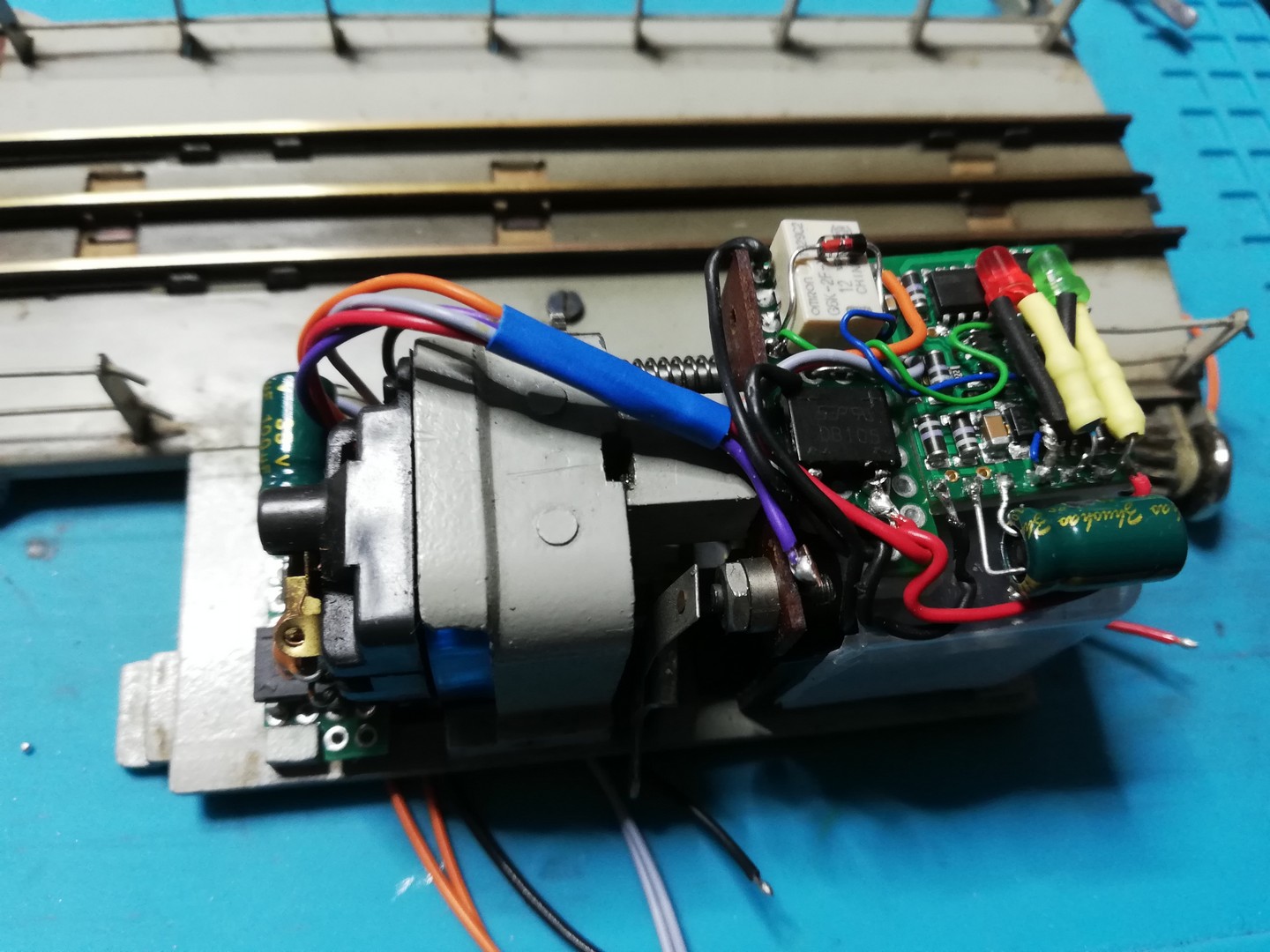

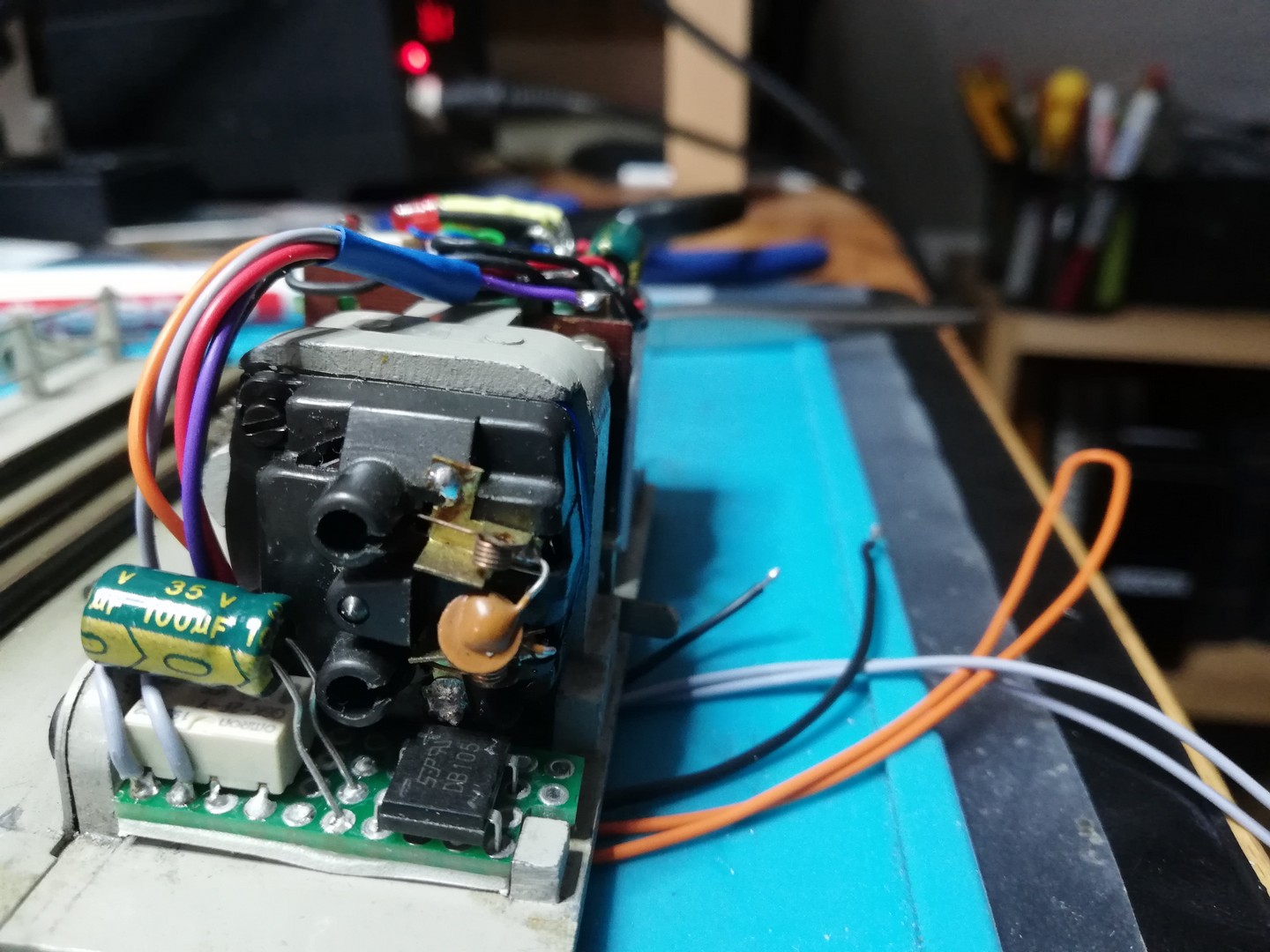

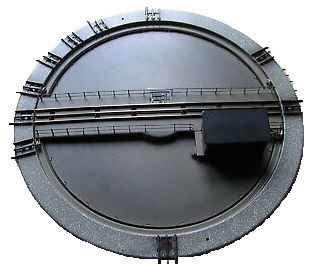

Die komplette Elektronik wurde im Häuschen untergebracht.
Funktionsbeschreibung:
Taste F1 steuert Relais 1 an. Die Entriegelungsspule zieht an (5 sec lang, in MS2 so programmiert), entriegelt die Drehscheibe und steuert Relais 2 an. Relais 2 versorgt den Motor mit der Versorgungsspannung. Durch Einstellung der Geschwindigkeit (max 80 Km/h) mit dem roten Drehknopf dreht sich die Scheibe. Wird das Zielgleis erreicht, rastet die Entriegelungsspule ein und stoppt den Motor. Mit F1 startet der Motor wieder. Durch Drücken des roten Drehknopfes wird die Drehrichtung eingestellt. Drehrichtungsanzeige: LED grün - rechts, LED rot-links. Wenn die Drehscheibe läuft blinkt die blaue LED.
Die Spannungsversorgung erfolgt über den Schleifring unter der Drehscheibe und über die Gleise z.B. mit der Gleisbox.
